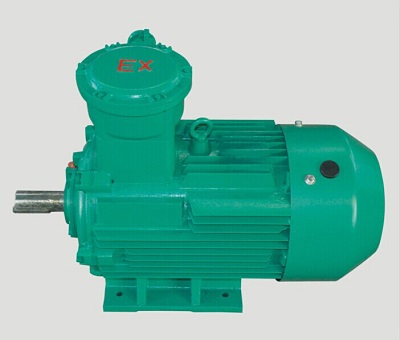

防爆電機是一種可以在易燃易爆廠所使用的一種電機，運行時不產生電火花。防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機和其他傳動機械。隨著科技、生產的發展，存在爆炸危險的場所也在不斷增加。下面南洋防爆電機給大家介紹防爆電機型號大全。



防爆電機型號代表含義

    Y-代表“異步電機”；

B-代表“隔爆型”；

X-代表“高效節能”

2-產品設計序號，表示第二次設計；

3-產品設計序號，表示第三次設計；

YB-代表“隔爆型異步電機”；

A-代表增“安”型；

K-產品特點代號，表示礦井用；

YA-則代表增安型異步電機；

F-代表“通風”、“粉塵”，如YBF代表風機用隔爆型異步電動機，YFB代表粉塵防爆電機；

S-代表“水”冷、“輸”送機用電機，如YBS代表輸送機用隔爆型異步電動機，YBSS代表輸送機用水冷隔爆型異步電動機。

防爆電機型號包括工廠用YBX3系列：

YBX3-80M1-2-0.75kw，YBX3-80M1-4-0.55kw，YBX3-80M1-6-0.37kw，YBX3-80M1-8-0.18kw。

YBX3-80M2-2-1.1KW,YBX3-80M2-4-0.75KW,YBX3-80M2-6-0.55KW,YBX3-80M2-8-0.25KW。

YBX3-90S-2-1.5KW,YBX3-90S-4-1.1KW,YBX3-90S-6-0.75KW,YBX3-90S-8-0.37KW,

YBX3-90L-2-2.2KW,YBX3-90L-4-1.5KW,YBX3-90L-6-1.1KW,YBX3-90L-8-0.55KW,

YBX3-100L-2-3KW,YBX3-100L-6-1.5KW,

YBX3-100L1-4-2.2KW,YBX3-100L1-8-0.75KW,

YBX3-100L2-4-3KW,YBX3-100L2-8-1.1KW,

YBX3-112M-2-4KW,YBX3-112M-4-4KW,YBX3-112M-6-2.2KW,YBX3-112M-8-1.5KW,

YBX3-132S1-2-5.5KW,YBX3-132S2-2-7.5KW,YBX3-132S-4-5.5KW,YBX3-132S-6-3KW,YBX3-132S-8-2.2KW,

YBX3-132M1-6-4KW,YBX3-132M2-6-5.5KW,YBX3-132M-4-7.5KW,YBX3-132M-8-3KW,

YBX3-160M1-2-11KW,YBX3-160M1-8-4KW,YBX3-160M2-2-15KW,YBX3-160M2-8-5.5KW,

YBX3-160M-4-11KW,YBX3-160M-6-7.5KW,

YBX3-160L-2-18.5KW,YBX3-160L-4-15KW,YBX3-160L-6-11KW,YBX3-160L-8-7.5KW,

YBX3-180M-2-22KW,YBX3-180M-4-18.5KW,

YBX3-180L-4-22KW,YBX3-180M-6-15KW,YBX3-180M-8-11KW,

YBX3-200L1-2-22KW,YBX3-200L1-6-18.5KW,YBX3-200L2-2-37KW,YBX3-200L2-6-22KW,

YBX3-200L-4-30KW,YBX3-200L-8-15KW,

YBX3-225S-4-37KW,YBX3-225S-8-18.5KW,

YBX3-225M-2-45KW,YBX3-225M-4-45KW,YBX3-225M-6-30KW,YBX3-225M-8-22KW,

YBX3-280S-2-75KW,YBX3-280S-4-75KW,YBX3-280S-6-45KW,YBX3-280S-8-37KW,

YBX3-280M-2-90KW,YBX3-280M-4-90KW,YBX3-280M-6-55KW,YBX3-280M-8-45KW,

YBX3-315S-2-110KW,YBX3-315S-4-110KW,YBX3-315S-6-75KW,YBX3-315S-8-55KW,YBX3-315S-10-45KW,

YBX3-315M-2-132KW,YBX3-315M-4-132KW,YBX3-315M-4-90KW,YBX3-315M-4-75KW,YBX3-315M-10-55KW,

YBX3-315L1-2-160KW,YBX3-315L1-4-160KW,YBX3-315L1-6-110KW,YBX3-315L1-8-90KW,YBX3-315L1-10-75KW,

YBX3-315L-2-185KW,YBX3-315L-4-185KW,

YBX3-315L2-2-200KW,YBX3-315L2-4-200KW,YBX3-315L2-6-132KW,YBX3-315L2-8-110KW,YBX3-315L2-10-90KW,

YBX3-315L3-2-220KW,YBX3-315L3-4-220KW,YBX3-315L3-6-160KW,

YBX3-355S1-2-185KW,YBX3-355S1-4-185KW,YBX3-355S2-2-200KW,YBX3-355S1-4-200KW,

YBX3-355S-6-160KW,YBX3-355S-8-132KW,YBX3-355S-10-90KW,

YBX3-355M1-2-220KW,YBX3-355M1-4-220KW,YBX3-355M1-6-185KW,YBX3-355M1-10-110KW,

YBX3-355M2-2-250KW,YBX3-355M2-4-250KW,YBX3-355M2-6-200KW,YBX3-355M2-10-132KW,YBX3-355M-8-160KW,

YBX3-355L1-2-280KW,YBX3-355L1-4-280KW,YBX3-355L1-6-220KW,YBX3-355L1-8-185KW,YBX3-355L1-10-160KW,

YBX3-355L2-2-315KW,YBX3-355L2-4-315KW,YBX3-355L2-6-250KW,YBX3-355L2-8-200KW,YBX3-355L2-10-185KW,

YBX3-355L3-2-355KW,YBX3-355L3-4-355KW,YBX3-355L3-6-280KW,YBX3-355L3-8-220KW,YBX3-355L3-10-200KW,

YBX3-355L4-2-375KW,YBX3-355L4-4-375KW,YBX3-355L4-6-315KW,YBX3-355L4-8-250KW,YBX3-355L4-10-220KW,

礦用防爆電機為YBK3,具體型號如下：

YBK3-80M1-2-0.75kw，YBK3-80M1-4-0.55kw，YBK3-80M1-6-0.37kw，YBK3-80M1-8-0.18kw。

YBK3-80M2-2-1.1KW,YBK3-80M2-4-0.75KW,YBK3-80M2-6-0.55KW,YBK3-80M2-8-0.25KW。

YBK3-90S-2-1.5KW,YBK3-90S-4-1.1KW,YBK3-90S-6-0.75KW,YBK3-90S-8-0.37KW,

YBK3-90L-2-2.2KW,YBK3-90L-4-1.5KW,YBK3-90L-6-1.1KW,YBK3-90L-8-0.55KW,

YBK3-100L-2-3KW,YBK3-100L-6-1.5KW,

YBK3-100L1-4-2.2KW,YBK3-100L1-8-0.75KW,

YBK3-100L2-4-3KW,YBK3-100L2-8-1.1KW,

YBK3-112M-2-4KW,YBK3-112M-4-4KW,YBK3-112M-6-2.2KW,YBK3-112M-8-1.5KW,

YBK3-132S1-2-5.5KW,YBK3-132S2-2-7.5KW,YBK3-132S-4-5.5KW,YBK3-132S-6-3KW,YBK3-132S-8-2.2KW,

YBK3-132M1-6-4KW,YBK3-132M2-6-5.5KW,YBK3-132M-4-7.5KW,YBK3-132M-8-3KW,

YBK3-160M1-2-11KW,YBK3-160M1-8-4KW,YBK3-160M2-2-15KW,YBK3-160M2-8-5.5KW,

YBK3-160M-4-11KW,YBK3-160M-6-7.5KW,

YBK3-160L-2-18.5KW,YBK3-160L-4-15KW,YBK3-160L-6-11KW,YBK3-160L-8-7.5KW,

YBK3-180M-2-22KW,YBK3-180M-4-18.5KW,

YBK3-180L-4-22KW,YBK3-180M-6-15KW,YBK3-180M-8-11KW,

YBK3-200L1-2-22KW,YBK3-200L1-6-18.5KW,YBK3-200L2-2-37KW,YBK3-200L2-6-22KW,

YBK3-200L-4-30KW,YBK3-200L-8-15KW,

YBK3-225S-4-37KW,YBK3-225S-8-18.5KW,

YBK3-225M-2-45KW,YBK3-225M-4-45KW,YBK3-225M-6-30KW,YBK3-225M-8-22KW,

YBK3-280S-2-75KW,YBK3-280S-4-75KW,YBK3-280S-6-45KW,YBK3-280S-8-37KW,

YBK3-280M-2-90KW,YBK3-280M-4-90KW,YBK3-280M-6-55KW,YBK3-280M-8-45KW,

YBK3-315S-2-110KW,YBK3-315S-4-110KW,YBK3-315S-6-75KW,YBK3-315S-8-55KW,YBK3-315S-10-45KW,

YBK3-315M-2-132KW,YBK3-315M-4-132KW,YBK3-315M-4-90KW,YBK3-315M-4-75KW,YBK3-315M-10-55KW,

YBK3-315L1-2-160KW,YBK3-315L1-4-160KW,YBK3-315L1-6-110KW,YBK3-315L1-8-90KW,YBK3-315L1-10-75KW,

YBK3-315L-2-185KW,YBK3-315L-4-185KW,

YBK3-315L2-2-200KW,YBK3-315L2-4-200KW,YBK3-315L2-6-132KW,YBK3-315L2-8-110KW,YBK3-315L2-10-90KW,

YBK3-315L3-2-220KW,YBK3-315L3-4-220KW,YBK3-315L3-6-160KW,

YBK3-355S1-2-185KW,YBK3-355S1-4-185KW,YBK3-355S2-2-200KW,YBK3-355S1-4-200KW,

YBK3-355S-6-160KW,YBK3-355S-8-132KW,YBK3-355S-10-90KW,

YBK3-355M1-2-220KW,YBK3-355M1-4-220KW,YBK3-355M1-6-185KW,YBK3-355M1-10-110KW,

YBK3-355M2-2-250KW,YBK3-355M2-4-250KW,YBK3-355M2-6-200KW,YBK3-355M2-10-132KW,YBK3-355M-8-160KW,

YBK3-355L1-2-280KW,YBK3-355L1-4-280KW,YBK3-355L1-6-220KW,YBK3-355L1-8-185KW,YBK3-355L1-10-160KW,

YBK3-355L2-2-315KW,YBK3-355L2-4-315KW,YBK3-355L2-6-250KW,YBK3-355L2-8-200KW,YBK3-355L2-10-185KW,

YBK3-355L3-2-355KW,YBK3-355L3-4-355KW,YBK3-355L3-6-280KW,YBK3-355L3-8-220KW,YBK3-355L3-10-200KW,

YBK3-355L4-2-375KW,YBK3-355L4-4-375KW,YBK3-355L4-6-315KW,YBK3-355L4-8-250KW,YBK3-355L4-10-220KW,

礦用輸送機防爆電機為YBS，絞車用防爆電機為YBJ,具體型號如下：

YBS-4-4,YBS-22-4,YBS-30-4,YBS-40-4,YBS-55-4,YBS-75-4,YBS-90-4,YBS-90-4,

YBJ-11.4-4,YBJ-25-4,YBJ-40-4

防爆電機的分類

一、防爆電機按產品類型可分

1、按電機原理分

可分為防爆異步電機、防爆同步電機及防爆直流電機等。

2、按使用場所分

可分為煤礦井下用防爆電機及工廠用防爆電機。

3、可分為隔爆型電機、增安型電機、正壓型電機、無火花型電機及粉塵防爆電機等

4、按配套的主機分

可分為煤礦運輸機用防爆電機、煤礦絞車用防爆電機、裝巖機用防爆電機、煤礦局部扇風機用防爆電機、閥門用防爆電機、風機用防爆電機、船用防爆電機、起重冶 金用防爆電機及加氫裝置配套用增安型無刷勵磁同步電機等。此外，還可以按額定電壓、效率等技術指標來分，如高壓防爆電機、高效防爆電機、高轉差率防爆電機 及高起動轉矩防爆電機等。

二、按產品系列及其特點分

1、隔爆型電機

它采用隔爆外 殼把可能產生火花、電弧和危險溫度的電氣部分與周圍的性氣體混合物隔開。但是，這種外殼并非是密封的，周圍的性氣體混合物可以通過外殼的各部分接合面間隙 進入電機內部。當與外殼內的火花、電弧、危險高溫等引燃源接觸時就可能發生，這時電機的隔爆外殼不僅不會損壞或變形，而且火焰或熾熱氣體通過接合面間隙傳出時，也不能引燃周圍的性氣體混合物。

防爆電機主要特點是：

(1) 功率等級、安裝尺寸及轉速的對應關系與DIN42673一致，同時考慮到與YB系列的繼承性和Y2系列的互換性，作了必要調整，更加有效和適用。

(2) 噪聲限值比YB系列低，接近YB系列的I級噪聲，振動限值與YB系列相當。

(3) 全系列采用F級絕緣，溫升按B級考核。

(4) 電機散熱片有平行水平分布和輻射分布兩種，以平行水平分布為主。

(5) 全系列選用低噪聲深溝球軸承，機座中心高在180mm以上電機設注排油裝置。

(6) 外殼防護等級提高到IP55。

(7) 主要性能指標達到20世紀90年代初國際先進水平。

2、增安型電機

它是在正常運行條件下不會產生電弧、火花或危險高溫的電機結構上，再采取一些機械、電氣和熱的保 護措施，使之進一步避免在正?；蛘J(rèn)可的過載條件下出現電弧、火花或高溫的危險，從而確保其防爆安全性。

增安型電機特點是：

(1) 滿足增安型防爆電機的要求，采取一系列可靠的防止火花、電弧和危險高溫的措施，可以安全運行于2區危險場所。

(2) 采用無刷勵磁，設置旋轉整流盤和靜態勵磁柜，勵磁控制系統可靠；順極性轉差投勵準確，無沖擊；勵磁系統失步保護可靠，再整步能力強；線路設計合理，放電電阻在工作中不發熱；勵磁電流調節范圍寬。

(3) 同步機、交流勵磁機及旋轉整流盤同軸。整流盤位于主電機和勵磁機之間，或置于軸承座之外。

(4) 外殼防護等級為 IP 54。

(5) 采用F級絕緣，溫升按B級考核。

(6) 改變傳統的下水冷為上水冷，即水冷卻器置于電機上部。

(7) 設增安型防潮加熱器，固定在電機底部的罩內，用于停機時加熱防潮用。

(8) 選優質原材料，電氣及機械計算留有較大裕度，能滿足運行可靠性和增安型電機的溫度要求。

(9) 設置有完善的監控措施；主接線盒內設置用于差動保護的增安型自平衡電流互感器；定子繞組埋設工作和備用的鉑熱電阻，分度號為Pt100；設漏水監控儀，監控水冷卻器的泄漏；兩端座式滑動軸承分別設現場溫度顯示儀表和遠傳信號端子。

3、正壓型電機

正壓型電機是正壓型電氣設備的一種。

正壓型電機結構特點是

(1) 配置有一套完整的通風系統，電機內部不存在可能影響通風的結構死角。

(2) 外殼和管道由不燃材料制成，并具有足夠的機械強度。

(3) 外殼及主管道內相對于外界大氣保持足夠大的正壓。

(4) 電機須有安全保護裝置(如時間繼電器和流量監測器)，以保證足夠的換氣量，還必須有殼內氣壓欠壓的自動保護或報警裝置。

(5) 外殼上的快開門或蓋須有與電源聯鎖的裝置。我國目前尚無統一的正壓型電機系列產品。

防爆電機防爆的原因考慮因素

易爆物質 很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化學工業中，約有 80% 以上的生產車間區域存在爆炸性物質。氧氣  空氣中的氧氣是無處不在的。點燃源  在生產過程中大量使用電氣儀表，各種磨擦的電火花 , 機械磨損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。 客觀上很多工業現場滿足爆炸條件。當爆炸性物質與氧氣的混合濃度處于爆炸極限范圍內時，若存在爆炸源，將會發生爆炸。因此采取防爆就顯得很必要了。

1、危險氣體粉塵

2、防爆方法對危險場所的適用性

3、爆炸性危險氣體分類

根據可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區將爆炸性氣體分為四個危險等級 , 如下表

防爆電機是有標準的，我們在購買防爆電機時防爆電機生產廠家必須配有防爆證、防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。

造成防爆電機失爆的原因及排除方法

1、由于維護和安裝不當，使防爆面嚴重腐蝕。因此，要采取正確的安裝工藝，并按維護制度認真檢查進行維護。

2、防爆面嚴重遭受機械損傷。這是由于安裝或運輸?shù)跹b不當而造成的，如果修復困難，必須更換同類型的電動機。

3、密封圈損傷，不起密封作用。這是由于緊固螺釘不當造成。緊固螺釘太緊，用力過大，造成密封圈壓裂；緊固螺釘太松時，密封圈受外界腐蝕，也易造成損傷，失去密封作用。再有密封圈材質不好也會造成過早損傷，這時要用合格的密封材料換上。

4、防爆面變形嚴重。這是由于零部件機加工精度不夠，材質處理不當以及操作不當?shù)仍蛟斐傻?。要求安裝時用力要均勻，機加工時，要按圖樣精度和粗糙度進行加工。對于防爆面變形很嚴重的電動機修理起來比較困難，必要時要更換新電動機。輕微的變形，又是由于安裝不當造成的，可重新裝配。

5、日常維護不好，表現有以下幾方面：塵垢太多，未及時清掃；螺釘松動，未及時檢查和緊固；絕緣受潮，絕緣電阻降低；防爆面受腐蝕等。因此，要認真按照維護規程進行檢查和維修工作。

6、電動機過熱。通常造成電動機過熱的原因和處理方法如下：通風系統有故障；風扇損壞或型號不對。解決方法是定期檢查維護，存在的問題要及時處理好；電動機軸承有故障，造成電動機鐵心掃膛，相當于電動機過載，要及時更換合格的軸承；電動機過載，應按電動機容量大小重新調整負載大?。浑娫措妷哼^高過低，應使電源電壓處于額定值；電動機受腐蝕，應檢查密封件和螺釘緊固情況；繞組產生故障，如繞組短路、單相斷路、繞組接地等，檢查出來要及時檢修。

選用防爆電機要考慮的主要因素

1、在電壓、頻率、轉速確定后，按照電機所拖動負荷及供電網絡狀況，選取過安裝系數K，確定電機功率。由安裝方式從電機樣本中查出安裝尺寸。也有先從已確定的中心高從樣本中選擇電機功率的情況。

2、確認技術指標是否滿足要求(供、需雙方在技術協議中敲定)。對于繞線轉子電機，為了選用配套的啟動、調速系統，還需要供方提供轉子電壓U2及電流I2的數值。

3、按照使用環境確定防護等級及防爆類型、防爆等級或防腐蝕的類別、等級，以及其他要求，如戶外、船用等?？蓞⒖迹悍辣姍C溫度組別以及防爆類別。

在選用防爆電機時要注意的事項

1、隔爆型電機的隔爆等級符合易燃、易爆環境的要求即可，不要選級別高的。

2、按照實際使用情況確定技術指標，技術指標中 η、cos φ越高越好，節省電能，其余指標則不盡然。比如拖動軸流式泵和風機的電機，Tst在0.6~0.8的范圍內即可，Tm也不必高，1.6左右就能滿足使用要求。若買方在這兩項指標上稍許松動一點，設計者可以把從這挖出的過剩功能貼補到Ist上，即用于降低Ist。這對于網絡容量小的使用場所則很有實際意義。 二極電機的負荷絕大部分是風機和泵，Tst高沒必要。若生產廠過于追求這一指標，將鑄鋁轉子槽形的上半部設計得很窄，給制造增加不必要的難度;使用中由斷條、細條引發的故障也多。

3、防護等級要選得適中。IP54與IP44之差主要在防塵功能上。有的買主為了省錢，在該用IP54的場所中選用IP44的電機，使電機軸承過早地?fù)p壞。反之，IP44 能滿足使用要求時，無需選P54的。后者要加設橡膠密封圈，維護上不如前者。
